注油器
ボタンヘッド・ピンタイプ・レリーフニップル
注油器 ＞ ボタンヘッド・ピンタイプ・レリーフニップル ＞ピンタイプ
単位 mm

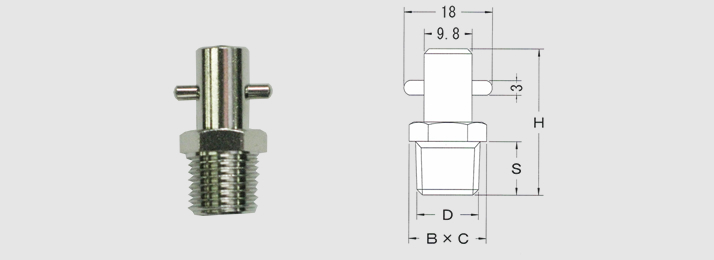

ピンタイプ
ピンタイプもグリースニップル同様で使用しますが、注油の際はグリースニップル用のグリースガンでは注油出来ません。専用のマイクロホース（ヤマダコーポレーション製 SPK-1C）が必要となります。注油圧力は10MPa以下を推奨します。
材質: 黄銅棒C3604、鋼球SWCH10R、硬鋼線SW-C
表面処理: ニッケルメッキ
☆印はＳＵＳ製品(SUS303相当品)もございます。
ステンレス製品をご用命の際は、規格に（－S）を付けてください。
( )内の数字がSUS製品の寸法となります。
ステンレス製品をご用命の際は、規格に（－S）を付けてください。
( )内の数字がSUS製品の寸法となります。
| 規格 |
ネジD |
箱入個数 | 寸 法 | ||
| H | S | B×C | |||
| PT1(-S) | ☆ G1/8 | 100(50) | 25（27） | 6（8） | 10（10） |
| PT2(-S) | ☆ G1/4 | 100(50) | 27（30） | 8（11） | 14（14） |
| PT1R(-S) | ☆ R1/8 | 100(50) | 27（27） | 8（8） | 10（10） |
| PT2R(-S) | ☆ R1/4 | 50(50) | 30（30） | 11（11） | 14（14） |
| ※PT3R | R3/8 | 50 | 32 | 12 | 17 |
※在庫僅少品
