エアツール
継手部品
単位 mm

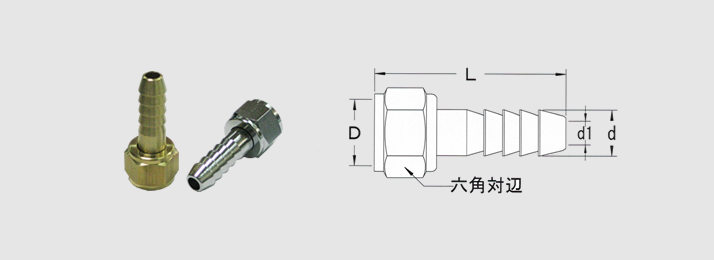

No.3 袋ナット付竹の子
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
黄銅棒C3604
表面処理：クロームメッキ
No.01（竹の子）とNo.02（袋ナット）を組み合わせたものです。
| 規 格 | ネジD | L | d | d1 | 六角対辺 |
|
No.03×1/8(N) |
G1/8 | 28 | 6.8 | 4 | 12 |
| No.03×1/4(N) | G1/4 | 37 | 8.7 | 4.5 | 15 |
| No.03×3/8(N) | G3/8 | 43.5 | 11 | 6 | 19 |
| No.03×1/2(N) | G1/2 | 46 | 14.5 | 9.5 | 23 |
| No.03×3/4(N) | G3/4 | 64 | 20.5 | 13 | 30 |
| ※径違い1/2×16.5 | G1/2 | 43.5 | 16.5 | 9.5 | 23 |
※メッキ付のみとなります。
