エアツール ＞ 継手部品 ＞No.26 中間ソケット(Rc×G)
単位 mm
No.26 中間ソケット(Rc×G)
メッキなしのみとなります。
黄銅棒C3604
Gネジ側には、六角角径にV溝が入っております。
黄銅棒C3604
Gネジ側には、六角角径にV溝が入っております。

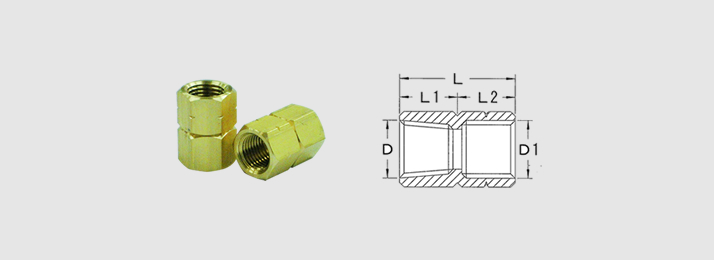

| 規 格 | ネジD | ネジD1 | L | L1 | L2 | 六角対辺 |
| No.26×1/8 | Rc1/8 | G1/8 | 20 | 10 | 10 | 14 |
| No.26×1/4 | Rc1/4 | G1/4 | 26 | 13 | 13 | 17 |
| No.26×3/8 | Rc3/8 | G3/8 | 30 | 15 | 15 | 21 |
| No.26×1/2 | Rc1/2 | G1/2 | 36 | 18 | 18 | 26 |
| 径違い1/8×1/4 | Rc1/8 | G1/4 | 23 | 10 | 13 | 17 |
| 径違い1/4×3/8 | Rc1/4 | G3/8 | 27 | 13 | 14 | 21 |
| 径違い3/8×1/2 | Rc3/8 | G1/2 | 33 | 15 | 18 | 26 |
| 径違い1/4×1/8 | Rc1/4 | G1/8 | 23 | 13 | 10 | 17 |
| 径違い3/8×1/4 | Rc8/3 | G1/4 | 27 | 14 | 13 | 21 |
| 径違い1/2×3/8 | Rc1/2 | G3/8 | 33 | 18 | 15 | 26 |
