エアツール
継手部品
単位 mm

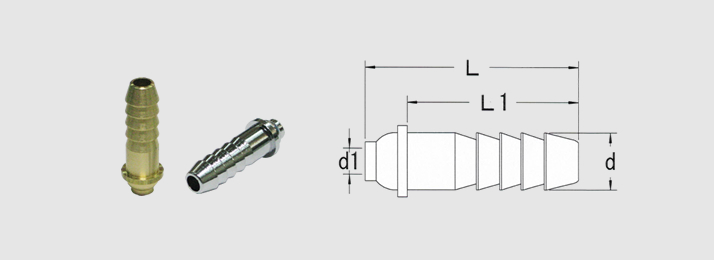

No.1 竹の子
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
黄銅棒C3604
表面処理：クロームメッキ
| 規 格 | d | L | L1 | d1 |
|
No.01×1/8(N) |
6.8 | 25 | 21.5 | 4 |
| No.01×1/4(N) | 8.7 | 33 | 26.5 | 4.5 |
| No.01×3/8 (N) | 11 | 39.5 | 32 | 6 |
| No.01×1/2(N) | 14.5 | 41 | 34 | 9.5 |
| No.01×3/4(N) | 20.5 | 56 | 48 | 13 |
| ※径違い1/4×1/8 | 6.8 | 31.5 | 25 | 4 |
| ※径違い3/8×1/4 | 8.7 | 37.5 | 29.5 | 5 |
| ※径違い1/2×16.5 | 16.5 | 38.5 | 31.5 | 9.5 |
※メッキ付のみとなります。
