コイルホースCHシリーズ

コイルホースの規格は、コイル状に加工する前の直線状の長さとなります。
CH500であれば、加工前の寸法は500cm(5m)となります。

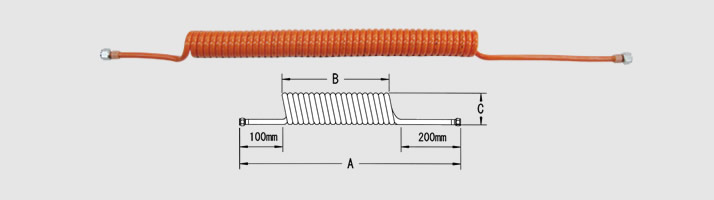

一般タイプ：　両端に袋ナット（メスG1/4）付　常用圧力：0.7MPa

規　格	ホース 吊下げ長	楽に伸ばせる長さ	これ以上伸びない長さ	ホース サイズ	A	B	C	コイル 巻数
CH 200	570	1200	1500	8×5	460	160	38	18
CH 250	650	1500	1900	8×5	500	200	38	24
CH 300	670	1800	2400	8×5	540	240	38	27
CH 500	950	3000	4000	8×5	710	410	38	47
CH 700	1200	4200	5600	8×5	880	580	38	67
CH 1000	2700	7000	9000	8×5	1020	720	45	87

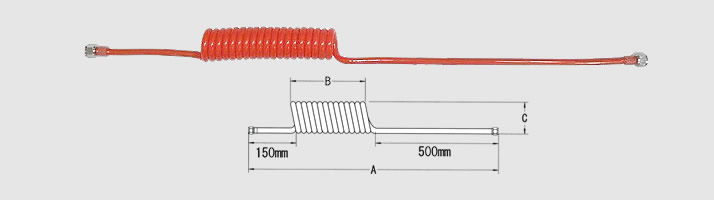

足長タイプ：　両端に袋ナット（メスG1/4）付　常用圧力：0.7MPa

規　格	ホース 吊下げ長	楽に伸ばせる長さ	これ以上伸びない長さ	ホース サイズ	A	B	C	コイル 巻数
CH 500L	1300	3300	4300	8×5	1000	350	38	44
