硝子オイラー
油蓋を横にスライドさせて油を入れます。油を入れる場合は硝子の高さの8割以下にして下さい。（振動等で油が漏れる場合がございます。）オイラー上部の丸頭部を横に倒すと油は止まり、立てると流れます。流れる油の調整は、ローレット部を締めることで少なく、緩めることで多く出ます。
材質： 黄銅条C2680R、黄銅棒C3604、黄銅管C2700、真鍮網C2700W、アクリル管又は硬質硝子BC管、ニトリルゴムNBR、硬鋼線SW-C
表面処理： ニッケルメッキ
分解図はこちら
GO75・100シリーズの本体硝子について
本体硝子は、もともと並質ガラスを使用しておりましたが、
アクリルに材質を変更させていただいております。
本体硝子は、もともと並質ガラスを使用しておりましたが、
アクリルに材質を変更させていただいております。
| 規格 |
胴径×ネジD |
箱入 個数 |
| GO38-1 | 38×G1/8 | 10 |
| GO38-2 | 38×G1/4 | 10 |
| GO50-1 | 50×G1/8 | 1 |
| GO50-2 | 50×G1/4 | 1 |
| GO50-3 | 50×G3/8 | 1 |
| GO75-2 | 75×G1/4 | 1 |
| GO75-3 | 75×G3/8 | 1 |
| GO75-4 | 75×G1/2 | 1 |
| GO100-2 | 100×G1/4 | 1 |
| GO100-3 | 100×G3/8 | 1 |
| GO100-4 | 100×G1/2 | 1 |

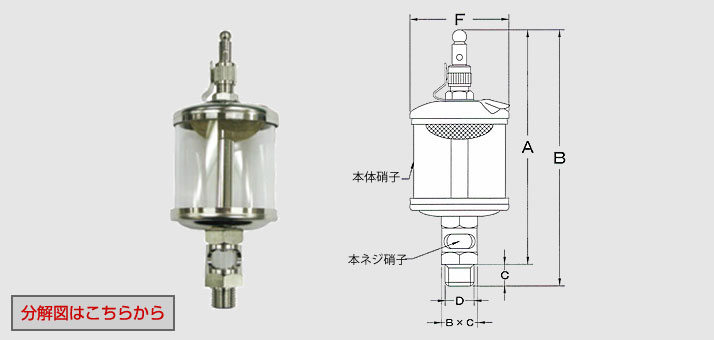

| 寸 法 | |||
| A | B | C | F |
| 98 | 106 | 8 | 40 |
| 98 | 107 | 9 | 40 |
| 126 | 136 | 10 | 53.5 |
| 126 | 137 | 11 | 53.5 |
| 126 | 139 | 13 | 53.5 |
| 144 | 155 | 11 | 67.6 |
| 144 | 157 | 13 | 67.6 |
| 163 | 176 | 13 | 79 |
| 163 | 176 | 13 | 79 |
| 163 | 178 | 15 | 79 |
| 193 | 206 | 13 | 105.4 |
| 193 | 206 | 13 | 105.4 |
| 193 | 208 | 15 | 105.4 |
| ガラス | |
| 大 |
小 |
| 38×38 | 11×11 |
| 38×38 | 11×11 |
| 50×50 | 15×16 |
| 50×50 | 15×16 |
| 50×50 | 15×16 |
| 65×65 | 15×16 |
| 65×65 | 15×16 |
| 75×75 | 18×23.5 |
| 75×75 | 18×23.5 |
| 75×75 | 18×23.5 |
| 100×100 | 18×23.5 |
| 100×100 | 18×23.5 |
| 100×100 | 18×23.5 |
