注油器

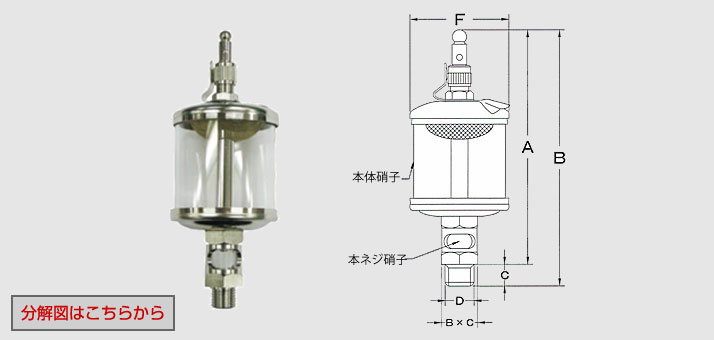

硝子オイラー 単位 mm

油蓋を横にスライドさせて油を入れます。油を入れる場合は硝子の高さの8割以下にして下さい。(振動等で油が漏れる場合がございます。)オイラー上部の丸頭部を横に倒すと油は止まり、立てると流れます。流れる油の調整は、ローレット部を締めることで少なく、緩めることで多く出ます。

材質: 黄銅条C2680R、黄銅棒C3604、真鍮網C2700W、並質硝子又は硬質硝子BC管、ニトリルゴムNBR、硬鋼線SW-C
表面処理: ニッケルメッキ

硝子オイラー
オイラー硝子材質仕様変更のお知らせ(対象規格 75・100シリーズのみ)
現在 並質硝子 → 変更後 アクリルパイプ
変更時期に関しましては、在庫無くなり次第順次変更となります。

規格
胴径×ネジD
箱入
個数
寸 法 B×C ガラス
A B C F
GO20-1 20×G1/8 10 59.5 65.5 6 23 11 20×20 8×8
GO25-1 25×G1/8 10 67 73 6 28 11 25×25 8×8
GO32-1 32×G1/8 10 91 99 8 33.6 15 32×32 11×11
GO32-2 32×G1/4 10 91 100 9 33.6 15 32×32 11×11
GO32-3※ 32×G3/8 10 93 103 10 33.6 17 32×32 11×11
GO38-1 38×G1/8 10 98 106 8 40 15 38×38 11×11
GO38-2 38×G1/4 10 98 107 9 40 15 38×38 11×11
GO38-3※ 38×G3/8 10 100 110 10 40 17 38×38 11×11
GO50-1 50×G1/8 1 126 136 10 53.5 19 50×50 15×16
GO50-2 50×G1/4 1 126 137 11 53.5 19 50×50 15×16
GO50-3 50×G3/8 1 126 139 13 53.5 19 50×50

15×16

GO50-4※ 50×G1/2 1 127 140 13 53.5 22 50×50 15×16
GO65-2 65×G1/4 1 144 155 11 67.6 19 65×65 15×16
GO65-3 65×G3/8 1 144 157 13 67.6 19 65×65 15×16
GO65-4※ 65×G1/2 1 144 157 13 67.6 22 65×65 15×16
GO75-2 75×G1/4 1 163 176 13 79 23 75×75 18×23.5
GO75-3 75×G3/8 1 163 176 13 79 23 75×75 18×23.5
GO75-4 75×G1/2 1 163 178 15 79 23 75×75 18×23.5
GO100-2 100×G1/4 1 193 206 13 105.4 23 100×100 18×23.5
GO100-3 100×G3/8 1 193 206 13 105.4 23 100×100 18×23.5
GO100-4 100×G1/2 1 193 208 15 105.4 23 100×100 18×23.5
※在庫僅少品
