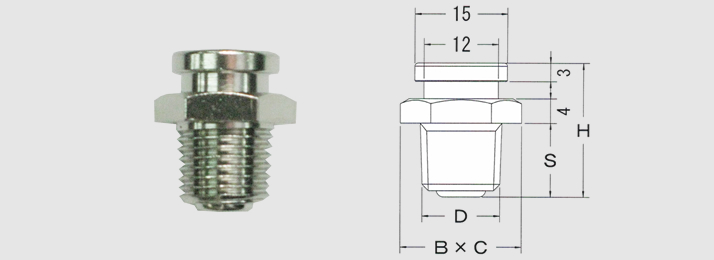

ボタンヘッド
ボタンヘッドもグリースニップル同様で使用しますが、注油の際はグリースニップル用のグリースガンでは注油出来ません。専用のマイクロホース（ヤマダコーポレーション製 SPK-2C）が必要となります。注油圧力は10MPa以下を推奨します。
材質： 黄銅棒C3604、鋼球SWCH10R、硬鋼線SW-C
表面処理： ニッケルメッキ
| 規格 |
ネジD |
箱入個数 |
| BH1(-S) | ☆ G1/8 | 100(50) |
| BH2(-S) | ☆ G1/4 | 100(50) |
| BH3 | G3/8 | 50 |
| BH4 | G1/2 | 10 |
| BH1-H17 | G1/8 |
100 |
| BH2-H17 | G1/4 |
100 |
| BH1R(-S) | ☆ R1/8 | 100(50) |
| BH2R(-S) | ☆ R1/4 | 100(50) |
| BH3R | R3/8 | 50 |
| BH4R | R1/2 | 10 |
| BH12M15 | M12×1.5 | 100 |
| 寸 法 | ||
| H | S | B×C |
| 17（18） |
7（8） | 15（17） |
| 18（21） | 8（11） | 15（17） |
| 19.5 | 9.5 | 17 |
| 25.5 | 12.5 | 22 |
| 18 | 8 | 17 |
| 19.5 | 9.5 | 17 |
| 19（19） | 9（9） | 17（17） |
| 22（22） | 12（12） | 17（17） |
| 23 | 13 | 17 |
| 29 | 16 | 22 |
| 19.5 | 9.5 | 17 |
| ステンレス製品をご用命の際は、規格に(-S)を付けて下さい。 ☆印はＳＵＳ製品(SUS303相当品)もございます。 ( )内の数字がSUS製品の寸法となります。 |
||
