玉入カップ
油差しの先端等で玉入カップのボールを少し押して本体とボールの隙間から注油します。グリースは使用出来ません。
材質： 黄銅棒C3604、鋼球SWCH10R、硬鋼線SW-C
表面処理： ニッケルメッキ
| 規格 | 打込径D | 箱入個数 |
| TAC1.5 | 3/16 | 100 |
| TAC2 | 1/4 | 100 |
| TAC2.5 | 5/16 | 100 |
| TAC3 | 3/8 | 50 |

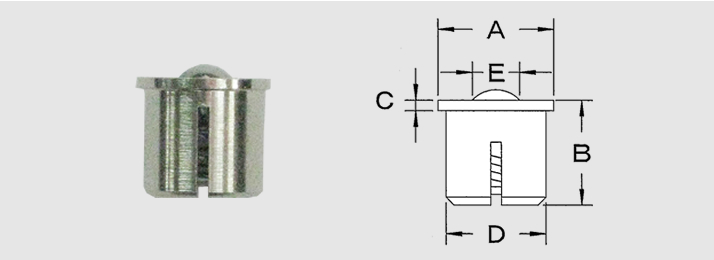

| 寸 法 | ||||||
| D | A | B | C | E | 下穴径 | ボール 押込量 |
| 4.8 | 6 | 5 | 0.5 | 2 | 4.7 | 1～2 |
| 6.4 | 7 | 6 | 0.7 | 2.5 | 6.3 | 1～2 |
| 8 | 9 | 8 | 0.7 | 4 | 7.9 | 2～3 |
| 9.6 | 11 | 10 | 1 | 5 | 9.5 | 2～3 |
※ボール押込量とは、油差しで給油の際に玉入カップ内部のスチールボールを押し込みすぎるとスチールボールが本体から外れる恐れがございます。押込量を参照の上、給油してください。
