コイルホースCHシリーズ
材質：ポリウレタン樹脂PU、黄銅棒C3604（クロームメッキ）、ポリアミドナイロン12
| 一般タイプ 両端に袋ナット（メスG1/4）付 常用圧力：0.7MPa |
|---|
| 規 格 | ホース 吊下げ長 |
楽に伸ばせる長さ | これ以上伸びない長さ | ホース サイズ |
| CH
200 |
570 | 1200 | 1500 | 8×5 |
| CH 250 | 650 | 1500 | 1900 | 8×5 |
| CH 300 | 690 | 1800 | 2400 | 8×5 |
| CH 500 | 950 | 3000 | 4000 | 8×5 |
| CH 700 | 1370 | 4200 | 5600 | 8×5 |
| CH 1000 | 2700 | 7000 | 9000 | 8×5 |

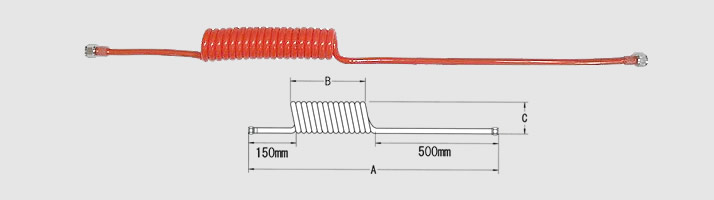

| 規 格 | A | B | C | コイル巻数 |
| CH
200 |
460 |
160 | 38 | 18 |
| CH 250 | 500 | 200 | 38 | 24 |
| CH 300 | 540 | 240 | 38 | 27 |
| CH 500 | 710 | 410 | 38 | 47 |
| CH 700 | 880 | 580 | 38 | 67 |
| CH 1000 | 1020 | 720 | 45 | 87 |
コイルホースの規格は、コイル状に加工する前の直線状の長さとなります。
CH500であれば、加工前の寸法は500cm(5m)となります。
| 足長タイプ 両端に袋ナット（メスG1/4）付 常用圧力：0.7MPa |
|---|
規 格 |
ホース 吊下げ長 |
楽に伸ばせる長さ | これ以上伸びない長さ |
| CH 500L | 1300 | 3300 | 4300 |
| ホース サイズ |
A | B | C | コイル 巻数 |
| 8×5 | 1000 | 350 | 38 | 44 |
