オイルゲージー 単位 mm

機械に取り付ける油面計となります。取付方法はネジ部にシール（ボンド又はシールテープ等）してねじ込み、付属の六角ナットで取付位置を固定します。空気穴はオイルゲージー上部のキャップに開いております。

材質：　黄銅棒C3604、黄銅管C2700、硬質硝子BC管・ニトリルゴムNBR
表面処理：　クロームメッキ

オイルゲージ

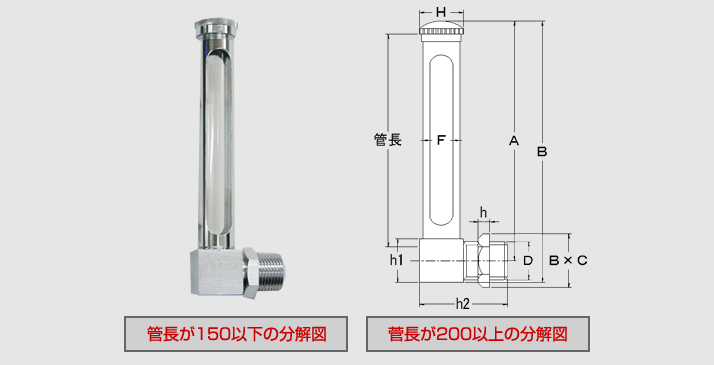

規格
 ネジD×管長
 箱入個数 寸　法 黄銅管 四角 六角ナット ガラス
管径
A B H F h1 h2 B×C h
OG1-50 G1/8×50 10 57 64 M13×1 8 14 28 12 3.5 10
OG1-65 G1/8×65 10 72 79 M13×1 8 14 28 12 3.5 10
OG1-75 G1/8×75 10 82 89 M13×1 8 14 28 12 3.5 10
OG1-100 G1/8×100 10 107 114 M13×1 8 14 28 12 3.5 10
OG1-125 G1/8×125 10 132 139 M13×1 8 14 28 12 3.5 10
OG1-150 G1/8×150 10 157 164 M13×1 8 14 28 12 3.5 10
OG2-50 G1/4×50 10 57.5 65 M13×1 8 15 30 16 4 10
OG2-65 G1/4×65 10 72.5 80 M13×1 8 15 30 16 4 10
OG2-75 G1/4×75 10 82.5 90 M13×1 8 15 30 16 4 10
OG2-100 G1/4×100 10 107 115 M13×1 8 15 30 16 4 10
OG2-125 G1/4×125 10 132.5 140 M13×1 8 15 30 16 4 10
OG2-150 G1/4×150 10 157.5 165 M13×1 8 15 30 16 4 10
OG2-200 G1/4×200 10
215.5 225 M16×1 11 19 38 19 4 12
OG3-50 G3/8×50 10 59.5 69 M16×1 11 19 38 19 5 12
OG3-65 G3/8×65 10 74.5 84 M16×1 11 19 38 19 5 12
OG3-75 G3/8×75 10 84.5 94 M16×1 11 19 38 19 5 12
OG3-100 G3/8×100 10 109.5 119 M16×1 11 19 38 19 5 12
OG3-125 G3/8×125 10 134.5 144 M16×1 11 19 38 19 5 12
OG3-150 G3/8×150 10 159.5 169 M16×1 11 19 38 19 5 12
OG3-200 G3/8×200 10 215.5 225 M16×1 11 19 38 19 5 12
OG3-250 G3/8×250 10 265.5 275 M16×1 11 19 38 19 5 12
OG3-300 G3/8×300 10 315.5 325 M16×1 11 19 38 19 5 12
OG4-50 G1/2×50 10 61.5 73 M16×1 11 23 46 23 6 12
OG4-65 G1/2×65 10 76.5 88 M16×1 11 23 46 23 6 12
OG4-75 G1/2×75 10 86.5 98 M16×1 11 23 46 23 6 12
OG4-100 G1/2×100 10 111.5 123 M16×1 11 23 46 23 6 12
OG4-125 G1/2×125 10 136.5 148 M16×1 11 23 46 23 6 12
OG4-150 G1/2×150 10 161.5 173 M16×1 11 23 46 23 6 12
OG4-200 G1/2×200 10 217.5 229 M16×1 11 23 46 23 6 12
OG4-250 G1/2×250 10 267.5 279 M16×1 11 23 46 23 6 12
OG4-300 G1/2×300 10 317.5 329 M16×1 11 23 46 23 6 12
1/4・3/8・1/2 につきましては、350・400・450・500まで受注生産致します。 この製品のカタログページはこちら
