ニップルソケット単位 mm
ボタンヘッドやピンタイプはグリースニップルのようにB型・C型が無いため、ニップルソケット使用して45度又は90度に注油角度を変えることが出来ます。
材質: 黄銅棒C3604
表面処理: ニッケルメッキ
| 規格 | ネジD |
寸 法 | ||
| A | H | D1 | ||

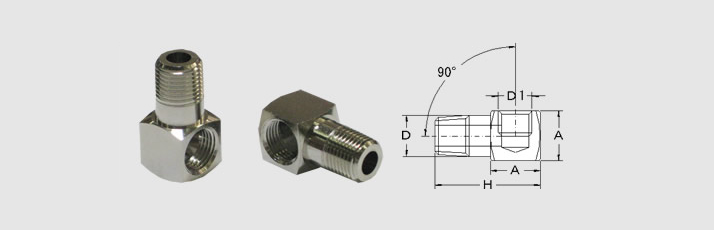

| NS1R-90 | R1/8 | 12 | 25 | G1/8 |
| 規格 | ネジD |
寸 法 | ||
| A | H | D1 | ||

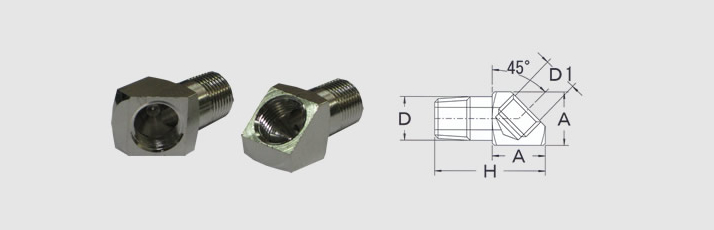

| NS1R-45 | R1/8 | 12 | 25 | G1/8 |

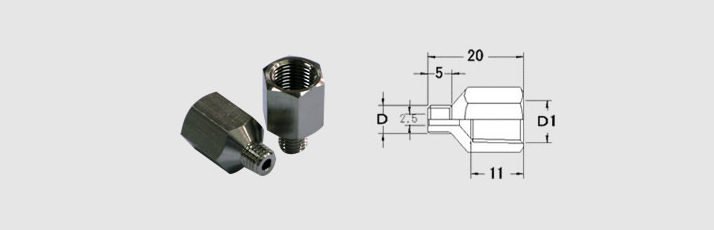

グリースニップル用アダプタ単位 mm
M6やunf1/4×28山のメスネジ(ピローブロック等)をRc1/8のネジに変換して油圧ホースや銅管継手を取付ます。
材質: 黄銅棒C3604
表面処理: ニッケルメッキ
| 規格 | ネジD | ネジD1 | 六角対辺 |
| GN-AD1(-S) | M6×1.0 |
Rc1/8 | 12 |
| GN-AD2(-S) | M6×0.75 | ||
| GN-AD3(-S) | unf1/4×28山 | ||
| NEW GN-AD4 | M5×0.8 |

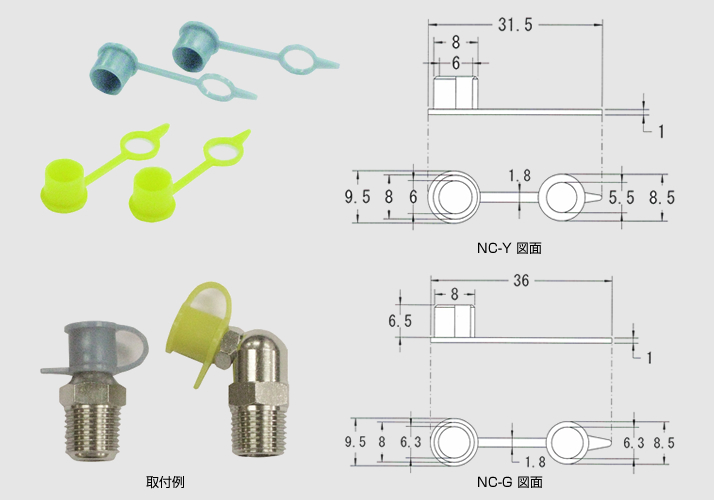

ニップルキャップ単位 mm
グリースニップルの頭をキャップの穴に通して蓋をします。防塵効果や多少の漏れを防止します。
材質: NC-Y ポリ塩化ビニルPVC・NC-G、ポリエチレンPE
| 規格 | 適用製品 | 色 | 特 徴 |
| NC-Y | グリースニップル 全機種 |
イエロー | 材質がPVCなので、柔らかさが特徴です。 |
| NC-G | グレー | 材質がPEですので、しっかりと取り付けられます。 |

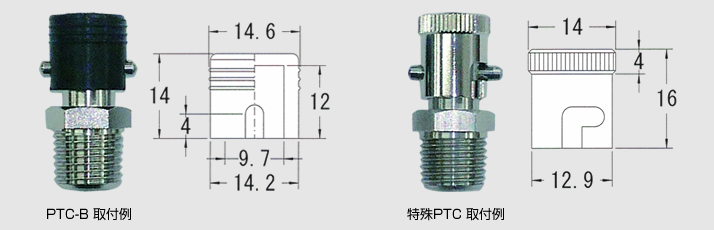

ピンタイプキャップ単位 mm
ピンタイプの両側のピンとキャップの溝を合わせてかぶせます。ホコリから守ります。
材質: ニトリルゴム(特殊タイプは黄銅棒・ニッケルメッキ)
| 規格 | 適用製品 | 特 徴 |
| PTC-B | ピンタイプ 全機種 |
ニトリルゴム製ですので、取付や取り外しが楽です。 |
| PTC | 黄銅製で耐久性が非常によく、取付の際にねじって入れるので、外れにくい構造です。 |

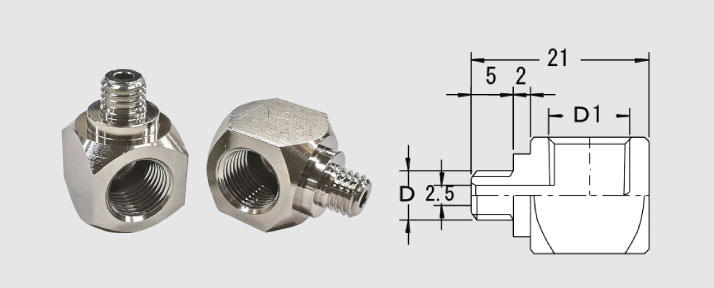

L型グリースニップルアダプタ単位 mm
使用方法：M6やU1/4x28山のメスネジをRc1/8のネジにエルボ型に変換して油圧ホースや銅管継手を取り付けます。
■材質 黄銅棒
■表面処理 ニッケルメッキ
| 規格 | ネジD | ネジD1 | 四角対辺 |
GN-ADL1 |
M6x1.0 | Rc1/8 | 14 |
| GN-ADL2 | M6x0.75 | ||
| GN-ADL3 | U1/4x28山 |
