エアツール
継手部品
エアツール ＞ 継手部品 ＞No.6 ニップル(Rネジ×Rネジ)
単位 mm

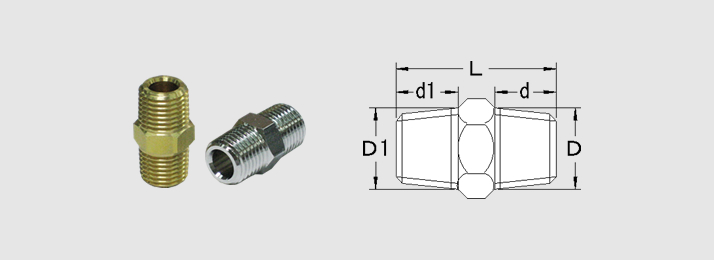

No.6 ニップル(Rネジ×Rネジ)
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
黄銅棒C3604
表面処理：クロームメッキ
| 規 格 | ネジD1 | ネジD | L | d1 | d | 六角対辺 |
| No.06×1/8(N) | R1/8 | R1/8 | 21 | 8 | 8 | 10 |
| No.06×1/4(N) | R1/4 | R1/4 | 28 | 11 | 11 | 14 |
| No.06×3/8(N) | R3/8 | R3/8 | 31 | 12 | 12 | 17 |
| No.06×1/2(N) | R1/2 | R1/2 | 38 | 15 | 15 | 22 |
| No.06×3/4 (N) | R3/4 | R3/4 | 44 | 17 | 17 | 28 |
| 径違い1/4×1/8(N) | R1/4 | R1/8 | 25 | 11 | 8 | 14 |
| 径違い3/8×1/8(N) | R3/8 | R1/8 | 27 | 12 | 8 | 17 |
| 径違い3/8×1/4(N) | R3/8 | R1/4 | 30 | 12 | 11 | 17 |
| 径違い1/2×1/4(N) | R1/2 | R1/4 | 34 | 15 | 11 | 22 |
| 径違い1/2×3/8(N) | R1/2 | R3/8 | 35 | 15 | 12 | 22 |
| 径違い3/4×1/2 (N) | R3/4 | R1/2 | 42 | 17 | 15 | 28 |
