エアツール ＞ 継手部品 ＞No.5 ニップル(Rネジ×Gネジ)
単位 mm

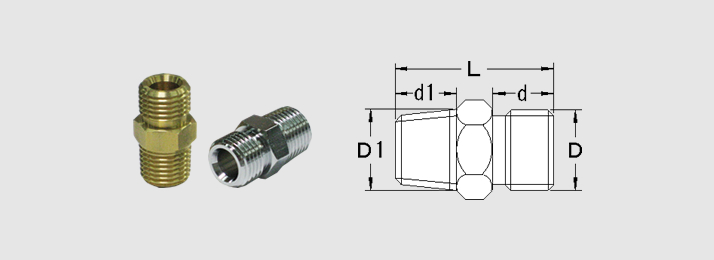

No.5 ニップル(Rネジ×Gネジ)
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
黄銅棒C3604
表面処理：クロームメッキ
| 規 格 | ネジD1 | ネジD | L | d1 | d | 六角対辺 |
| No.05×1/8(N) | R1/8 | G1/8 | 20 | 8 | 7 | 10 |
| No.05×1/4(N) | R1/4 | G1/4 | 27 | 11 | 10 | 14 |
| No.05×3/8(N) | R3/8 | G3/8 | 30 | 12 | 11 | 17 |
| No.05×1/2(N) | R1/2 | G1/2 | 34 | 15 | 11 | 22 |
| No.05×3/4(N) | R3/4 | G3/4 | 41 | 17 | 14 | 28 |
| 径違い1/8×1/4(N) | R1/8 | G1/4 | 24 | 8 | 10 | 14 |
| 径違い3/8×1/4(N) | R3/8 | G1/4 | 29 | 12 | 10 | 17 |
| 径違い1/2×1/4(N) | R1/2 | G1/4 | 33 | 15 | 10 | 22 |
| 径違い1/2×3/8(N) | R1/2 | G3/8 | 34 | 15 | 11 | 22 |
| 径違い1/2×3/4 (N) | R1/2 | G3/4 | 39 | 15 | 14 | 28 |
| 径違い3/4×1/2(N) | R3/4 | G1/2 | 38 | 17 | 11 | 28 |
