エアツール ＞ 継手部品 ＞No.4 中間ニップル(Gネジ×Gネジ)
単位 mm

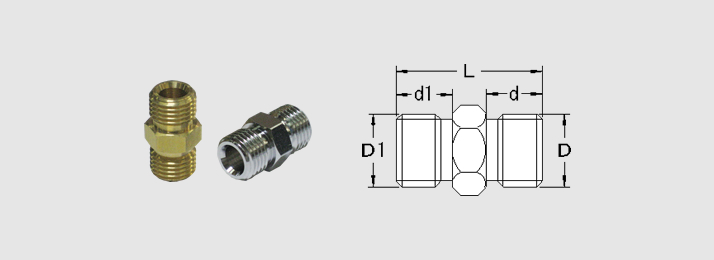

No.4 中間ニップル(Gネジ×Gネジ)
メッキ無(生地)をご希望の際は、規格にNを付けて下さい。
黄銅棒C3604
表面処理：クロームメッキ
黄銅棒C3604
表面処理：クロームメッキ
| 規 格 | ネジD1 | ネジD | L | d1 | d | 六角対辺 |
|
No.04×1/8(N) |
G1/8 | G1/8 | 18 | 7 | 7 | 10 |
| No.04×1/4(N) | G1/4 | G1/4 | 26 | 10 | 10 | 14 |
| No.04×3/8(N) | G3/8 | G3/8 | 29 | 11 | 11 | 17 |
| No.04×1/2(N) | G1/2 | G1/2 | 30 | 11 | 11 | 22 |
| 径違い1/4×1/8(N) | G1/4 | G1/8 | 23 | 10 | 7 | 14 |
| 径違い3/8×1/8(N) | G3/8 | G1/8 | 25 | 11 | 7 | 17 |
| 径違い3/8×1/4(N) | G3/8 | G1/4 | 28 | 11 | 10 | 17 |
| 径違い1/2×1/4(N) | G1/2 | G1/4 | 29 | 11 | 10 | 22 |
| 径違い1/2×3/8(N) | G1/2 | G3/8 | 30 | 11 | 11 | 22 |
