エアツール
継手部品
単位 mm

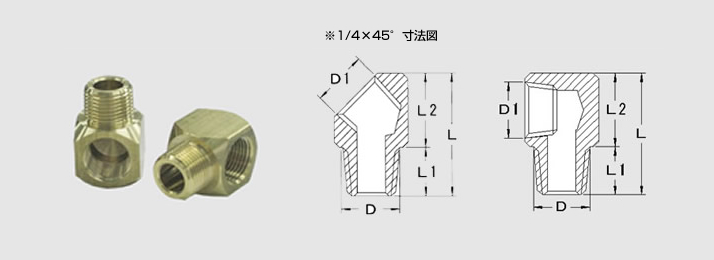

No.24 エルボ
メッキなしのみとなります。
黄銅棒C3604
黄銅棒C3604
| 規 格 | ネジD | ネジD1 | L | L1 | L2 | 六角対辺 |
| No.24×1/8×1/8 | R1/8 | Rc1/8 |
22 | 8 | 14 | 14 |
| No.24×1/4×1/8 | R1/4 | Rc1/8 | 25 | 11 | 14 | 14 |
| No.24×1/4×1/4 | R1/4 | Rc1/4 | 28 | 11 | 17 | 17 |
| No.24×1/4×45゜※ | R1/4 | Rc1/4 | 28 | 11 | 17 | 17 |
| No.24×3/8×1/4 | R3/8 | Rc1/4 | 29 | 12 | 17 | 17 |
| No.24×3/8×3/8 | R3/8 | Rc3/8 | 34 | 12 | 22 | 22 |
