エアツール ＞ 継手部品 ＞No.22 中間ニップルソケット(R×Rc)
単位 mm

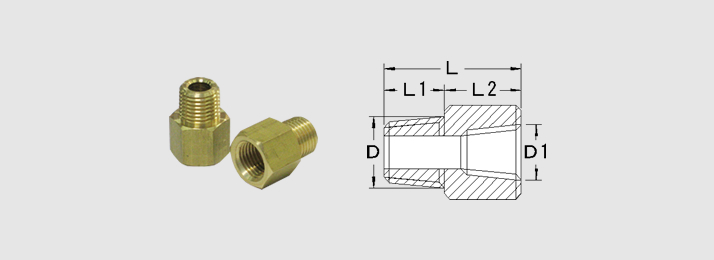

No.22 中間ニップルソケット(R×Rc)
メッキなしのみとなります。
黄銅棒C3604
黄銅棒C3604
| 規 格 | ネジD | ネジD1 | L | L1 | L2 | 六角対辺 |
| No.22×1/8 | R1/8 | Rc1/8 | 19 | 8 | 11 | 12 |
| No.22×1/4 | R1/4 | Rc1/4 | 25 | 11 | 14 | 17 |
| No.22×3/8 | R3/8 | Rc3/8 | 28 | 12 | 16 | 21 |
| No.22×1/2 | R1/2 | Rc1/2 | 34 | 15 | 19 | 26 |
| 径違い1/8×1/4 | R1/8 | Rc1/4 | 22 | 8 | 14 | 17 |
| 径違い1/4×1/8 | R1/4 | Rc1/8 | 22 | 11 | 11 | 14 |
| 径違い1/4×3/8 | R1/4 | Rc3/8 | 27 | 11 | 16 | 21 |
| 径違い3/8×1/4 | R3/8 | Rc1/4 | 26 | 12 | 14 | 17 |
| 径違い3/8×1/2 | R3/8 | Rc1/2 | 31 | 12 | 19 | 26 |
| 径違い1/2×3/8 | R1/2 | Rc3/8 | 31 | 15 | 16 | 22 |
