エアーツール


テアシー単位 mm

TC60
TC60
TC65
TC65
TC70
TC70

TC75
TC75
TC80
TC80
TC90
TC90

TC95
TC95
TC100
TC100


テアシーの使用方法

テアシーは足踏みタイプのエアバルブとなります。写真左側が1次側(入力側)で右側が2時側(出力側)となります。基本的なご使用方法としましては、1次側から圧縮空気と接続してボタン・ローラー・ボール頭を押すことで2次側から噴出します。2次側は必ず開放状態でご使用下さい。2次側に圧力が加わりますとボタン部分から逆流したエアが漏れますので御使用しないで下さい。取付方法によって使用方法は無限大です。

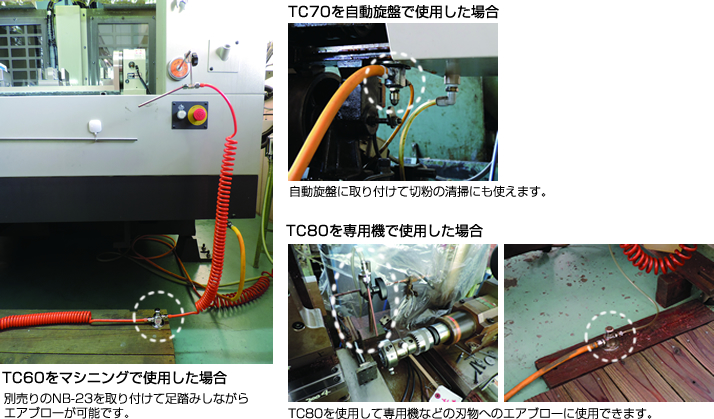

使用例

使用例

TC60・60×3/8、60W、60W×3/8
本体:黄銅棒
部品:黄銅棒C3604、ニトリルゴムNBR、ステンレスSUS304
表面処理:クロームメッキ

TC65・80・90・95
本体:黄銅棒
部品:黄銅棒C3604、ニトリルゴムNBR、ステンレスSUS304、冷間圧延鋼板SPCC、塩化ビニル樹脂(チューブ)
表面処理:クロームメッキ

TC75・100
本体:黄銅棒
部品:黄銅棒C3604、ニトリルゴムNBR、鋼球SWCH10R、ステンレスSUS304、冷間圧延鋼板SPCC、塩化ビニル樹脂(チューブ)
表面処理:クロームメッキ

 規 格 ホース取付口 付属品 (袋ナット付竹の子) 推奨ホース内径

特徴

入力側 出力側
TC60 G1/4 G1/4 No.03×1/4
…2個
7.5~8 フットスイッチのスタンダード製品です。
TC60×3/8 G3/8 G3/8 No.03×3/8
…2個
10 TC60のホース取付口G3/8タイプとなります。
TC60W G1/4 G1/4 No.03×1/4
…2個
7.5~8 TC60油用となります。
TC60×3/8W G3/8 G3/8 No.03×3/8
…2個
10 TC60×3/8の水・油用となります。
TC65 G1/4 G1/4 No.03×1/4
…2個
7.5~8 ローラー金具を機械に連動させて使用します。
TC70 専用ノズル
(流量調整付)
ビニールホース90cm付
No.03×1/4
…1個
7.5~8 ボール頭を機械に連動させて、専用ノズルをワークに固定して使用します。
TC75 ローラー金具を機械に連動させて、専用ノズルをワークに固定して使用します。
TC80 専用ノズルをワークに固定して足踏で清掃作業が行えます。
TC90 専用ノズル
(流量調整付)2本付
ビニールホース60cm付
TC80の出力側の専用ノズルを2本にして、2箇所同時に清掃することが出来ます。
TC95 TC75の出力側の専用ノズルを2本にして、2箇所同時に清掃することが出来ます。
TC100
TC70の出力側の専用ノズルを2本にして、2箇所同時に清掃することが出来ます。
この製品のカタログページはこちら
