スパウトガンSPシリーズ単位 mm

工作機械用シャワーガン(水・油専用)

本体:アルミダイカストADC12相当品
部品:黄銅棒C3604、バイトン(パッキン・Oリング材料)、ステンレスSUS304、冷間圧延鋼板SPCC(レバー材料)
表面処理:クロームメッキ

スパウトガンは、NC旋盤やマシニングセンタなどの工作機械のクーラントポンプに使用します。コンプレッサーは使用しません。 スパウトガンをご使用の場合、切削油は40メッシュ以上のフィルタを通してください。噴射異常が起きた場合ノズル先端部のキャップを外してエアでキャップ内部を清掃してください。
取付ネジ変更などの特殊品に関しましては、お気軽にご相談ください。

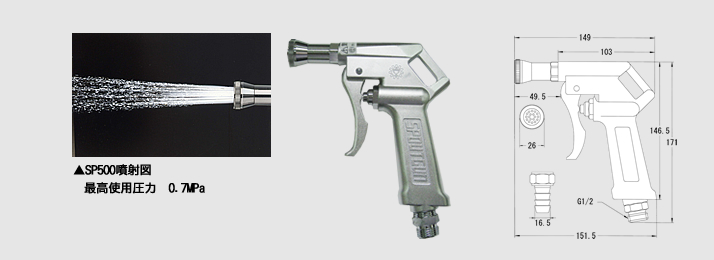

SP500 大流量シャワータイプ
SP500 大流量シャワータイプ
規格 ノズル
外径
ノズル
穴経
ノズル
取付口
付属竹の子・
袋ナット
推奨ホース内径 噴出量
(圧力0.4MPa時)
ホース
取付口
本体
重量
梱包
重量
SP500 26 2.0×18 M16×1.0 No.03×
1/2×16.5
15 24L/min G1/2 520g 625g
SP500
×φ1.0
1.0×18 17.5L/min
SP500×φ1.0とは、ノズル穴径1mmタイプとなります。通常の穴径2mmとの違いは、より遠くに噴射することが可能です。奥行きが深いマシニングセンタにお薦めです。

SP100BVR・G 流量調整付シャワータイプ
SP100BVR・G 流量調整付シャワータイプ
規格 ノズル
外径
ノズル
穴経
ノズル
取付口
付属竹の子・
袋ナット
推奨ホース内径 噴出量
(圧力0.4MPa時)
ホース
取付口
本体
重量
梱包
重量
SP100BVR 19 1.3×12 G1/8 - - 10L/min R3/8 394g 406g
SP100BVG G3/8 392g 404g

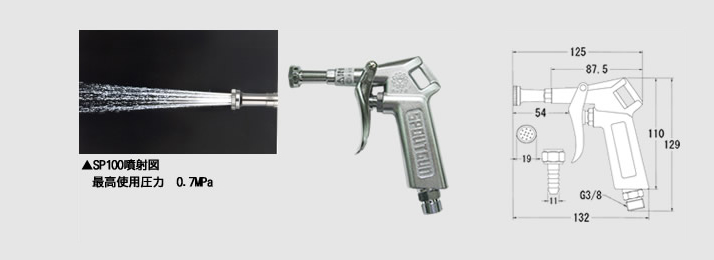

SP100 シャワータイプ
SP100 シャワータイプ
規格 ノズル
外径
ノズル穴経 ノズル
取付口
付属竹の子・
袋ナット
推奨ホース内径 噴出量
(圧力0.4MPa時)
ホース
取付口
本体重量 梱包重量
SP100 19 1.3×12 G1/8 No.03×3/8・No.01×3/8×1/4 7.5~8又は10 10L/min G3/8 250g 320g
SP100×R3/8 - - R3/8 252g 277g
SP100×G1/2 No.03×1/2×16.5 15 G1/2 264g 344g
※購入時にNo.03×1/2かNo.03×1/2×16.5を選択できます。No.03×1/2使用時の推奨ホース内径は13mmとなります。

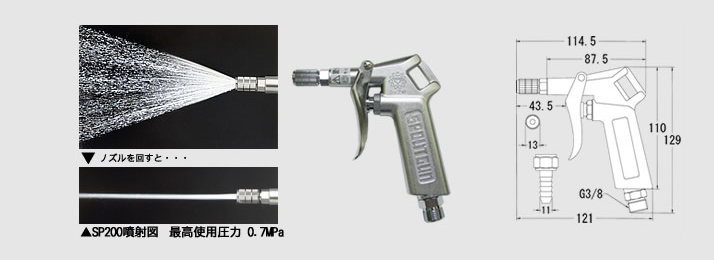

SP200 キリ状タイプ
SP200 キリ状タイプ
規格 ノズル
外径
ノズル
穴経
ノズル
取付口
付属竹の子・
袋ナット
推奨ホース内径 噴出量
(圧力0.4MPa時)
ホース取付口 本体重量 梱包
重量
SP200 13 - G1/8 No.03×3/8・No.01×3/8×1/4 7.5~8又は10 7L/min G3/8 240g 311g

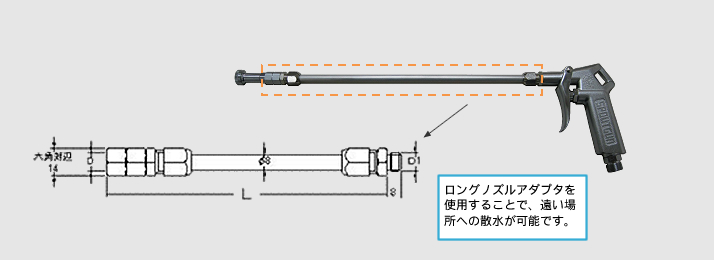

延長ノズルアダプタ スパウトガンSP100・200用
延長ノズルアダプタ スパウトガンSP100・200用
規格
L パイプ材料 パイプ外径 パイプ内径 D1 重量
LNAD300 335 アルミ φ8 φ6 G1/8 G1/8 80g
※スパウトガン及びノズルは別売りとなります。この製品のカタログページはこちら
