単位 mm

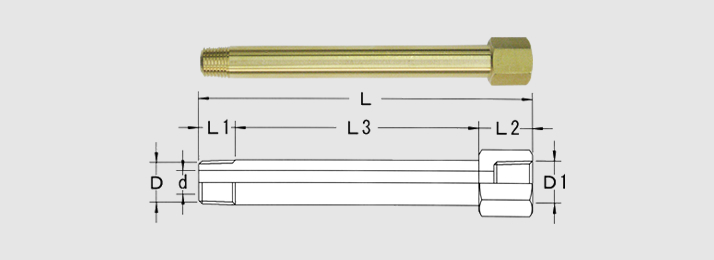

ロングニップル
金型冷却用延長継手
| 規 格 | オネジD |
メネジD1 | L | L1 | L2 | L3 | d | 六角対辺 |
| LN1/8×50 | R1/8 | Rｃ1/8 | 50 |
9 | 13 | 28 | 6 | 14 |
| LN1/8×60 | R1/8 | Rｃ1/8 | 60 | 9 | 13 | 38 | 6 | 14 |
| LN1/8×70 | R1/8 | Rｃ1/8 | 70 | 9 | 13 | 48 | 6 | 14 |
| LN1/8×80 | R1/8 | Rｃ1/8 | 80 | 9 | 13 | 58 | 6 | 14 |
| LN1/8×90 | R1/8 | Rｃ1/8 | 90 | 9 | 13 | 68 | 6 | 14 |
| LN1/8×100 | R1/8 | Rｃ1/8 | 100 | 9 | 13 | 78 | 6 | 14 |
| LN1/8×110 | R1/8 | Rｃ1/8 | 110 | 9 | 13 | 88 | 6 | 14 |
| LN1/8×120 | R1/8 | Rｃ1/8 | 120 | 9 | 13 | 98 | 6 | 14 |
| LN1/8×130 | R1/8 | Rｃ1/8 | 130 | 9 | 13 | 108 | 6 | 14 |
| LN1/8×140 | R1/8 | Rｃ1/8 | 140 | 9 | 13 | 118 | 6 | 14 |
| LN1/8×150 | R1/8 | Rｃ1/8 | 150 | 9 | 13 | 128 | 6 | 14 |
| LN1/8×160 | R1/8 | Rｃ1/8 | 160 | 9 | 13 | 138 | 6 | 14 |
| LN1/8×170 | R1/8 | Rｃ1/8 | 170 | 9 | 13 | 148 | 6 | 14 |
| LN1/8×180 | R1/8 | Rｃ1/8 | 180 | 9 | 13 | 158 | 6 | 14 |
| LN1/8×190 | R1/8 | Rｃ1/8 | 190 | 9 | 13 | 168 | 6 | 14 |
| LN1/8×200 | R1/8 | Rｃ1/8 | 200 | 9 | 13 | 178 | 6 | 14 |
| LN1/4×50 | R1/4 | Rｃ1/4 | 50 | 11 | 16 | 23 | 7 | 17 |
| LN1/4×60 | R1/4 | Rｃ1/4 | 60 | 11 | 16 | 33 | 7 | 17 |
| LN1/4×70 | R1/4 | Rｃ1/4 | 70 | 11 | 16 | 43 | 7 | 17 |
| LN1/4×80 | R1/4 | Rｃ1/4 | 80 | 11 | 16 | 53 | 7 | 17 |
| LN1/4×90 | R1/4 | Rｃ1/4 | 90 | 11 | 16 | 63 | 7 | 17 |
| LN1/4×100 | R1/4 | Rｃ1/4 | 100 | 11 | 16 | 73 | 7 | 17 |
| LN1/4×110 | R1/4 | Rｃ1/4 | 110 | 11 | 16 | 83 | 7 | 17 |
| LN1/4×120 | R1/4 | Rｃ1/4 | 120 | 11 | 16 | 93 | 7 | 17 |
| LN1/4×130 | R1/4 | Rｃ1/4 | 130 | 11 | 16 | 103 | 7 | 17 |
| LN1/4×140 | R1/4 | Rｃ1/4 | 140 | 11 | 16 | 113 | 7 | 17 |
| LN1/4×150 | R1/4 | Rｃ1/4 | 150 | 11 | 16 | 123 | 7 | 17 |
| LN1/4×160 | R1/4 | Rｃ1/4 | 160 | 11 | 16 | 133 | 7 | 17 |
| LN1/4×170 | R1/4 | Rｃ1/4 | 170 | 11 | 16 | 143 | 7 | 17 |
| LN1/4×180 | R1/4 | Rｃ1/4 | 180 | 11 | 16 | 153 | 7 | 17 |
| LN1/4×190 | R1/4 | Rｃ1/4 | 190 | 11 | 16 | 163 | 7 | 17 |
| LN1/4×200 | R1/4 | Rｃ1/4 | 200 | 11 | 16 | 173 | 7 | 17 |
