ボールバルブ・ボールコック単位 mm

本体：黄銅棒C3604
部品：黄銅球C2700W、ステンレスSUS304、テフロンPTFE（パッキン材料）
表面処理：ニッケルメッキ（黄銅球）

ボールバルブ・ボールコックの図面は、レバーがストッパー付タイプとなります。規格にSがつくのはストッパー付となります。また、本体は六角棒材を加工しておりますので、スパナやモンキーで取り付けが簡単です。

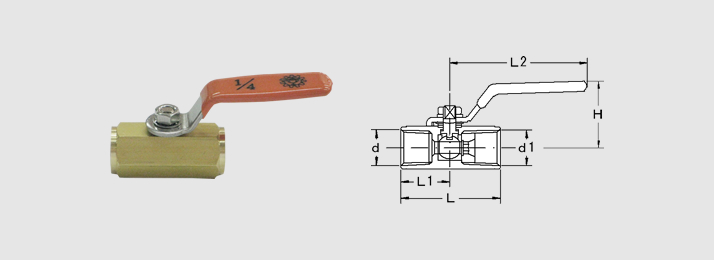

ボールバルブ（BVシリーズ）
ボールバルブ（BV）
規　格 d d1 ボア径 L L1 L2 H 付属竹の子径 ストッパー 六角対辺
BV1/4 Rc1/4 Rc1/4 4.5 39 19 55 26 - 無 17
BV1/4S 付
BV3/8 Rc3/8 Rc3/8 6 44 21 63 29 - 無 21
BV3/8S 付
BV1/2 Rc1/2 Rc1/2 9 56 26 69 35 - 無 25
BV1/2S 付

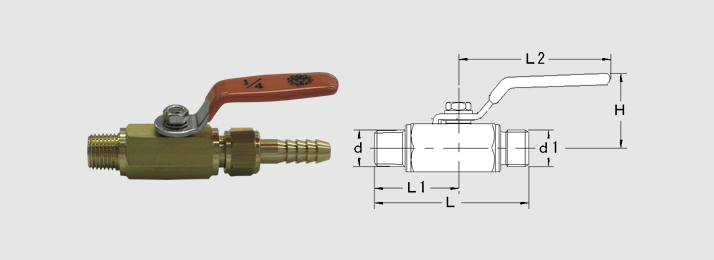

ボールコック（BCシリーズ）
ボールコック（BC）
規　格 d d1 ボア径 L L1 L2 H 付属竹の子径 ストッパー 六角対辺
BC1/4 R1/4 G1/4 4.5 55 30 55 26 8.7
(No03×1/4N)		 無 17
BC1/4S 付
BC3/8 R3/8 G3/8 6 60 32 63 29 11
(No03×3/8N)		 無 21
BC3/8S 付
BC1/2 R1/2 G1/2 9 67.5 37 69 35 14.5
(No03×1/2N)		 無 25
BC1/2S 付
